Jak probíhá měření
Od příjezdu na místo po finální výstupy v 6 krocích. Celý proces je navržen pro maximální efektivitu a přesnost.

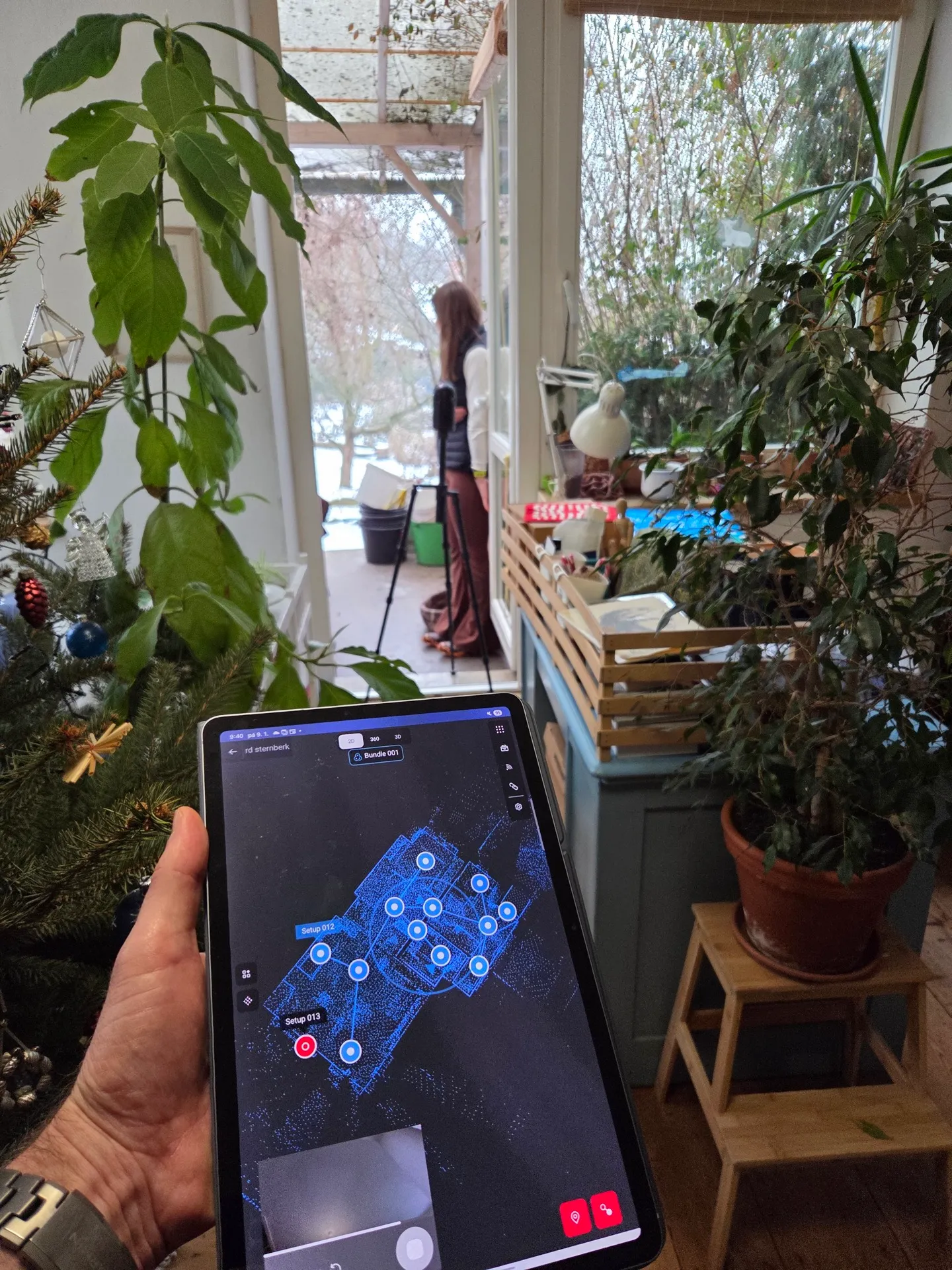

Zaměření objektu
Na místo přijíždíme se skenerem Leica BLK360. Sken jedné pozice trvá pouhých 20–50 sekund a zachytí až 680 000 bodů za sekundu. Skener umísťujeme na stativ a postupně skenujeme celý objekt z více stanovišť, abychom pokryli všechny prostory a detaily.

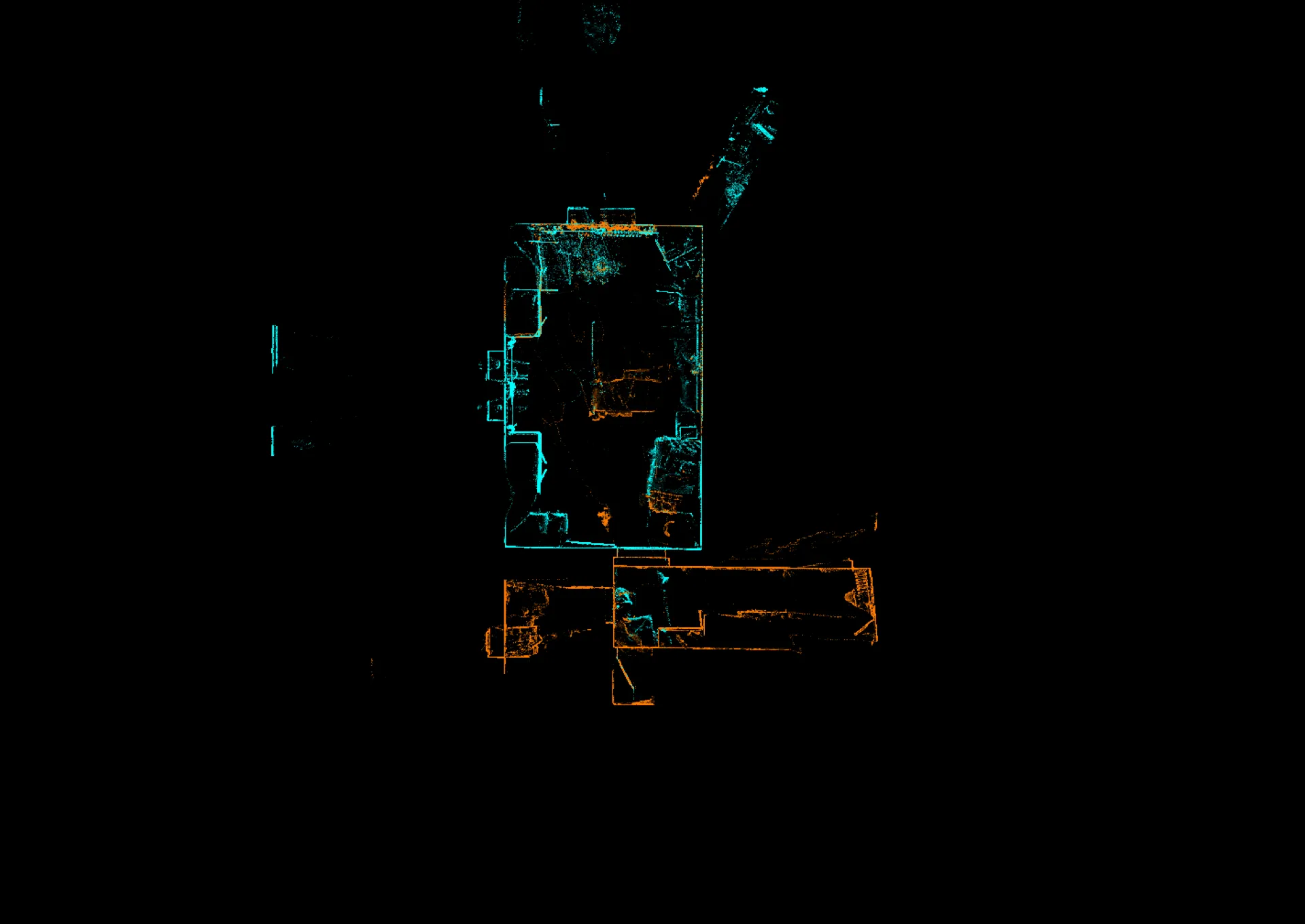

Úprava dat
Surová data ze skeneru zpracováváme ve specializovaném softwaru Cyclone Register 360 na výkonném hardwaru. Čistíme nežádoucí body, optimalizujeme hustotu mračna a připravujeme data pro další zpracování.

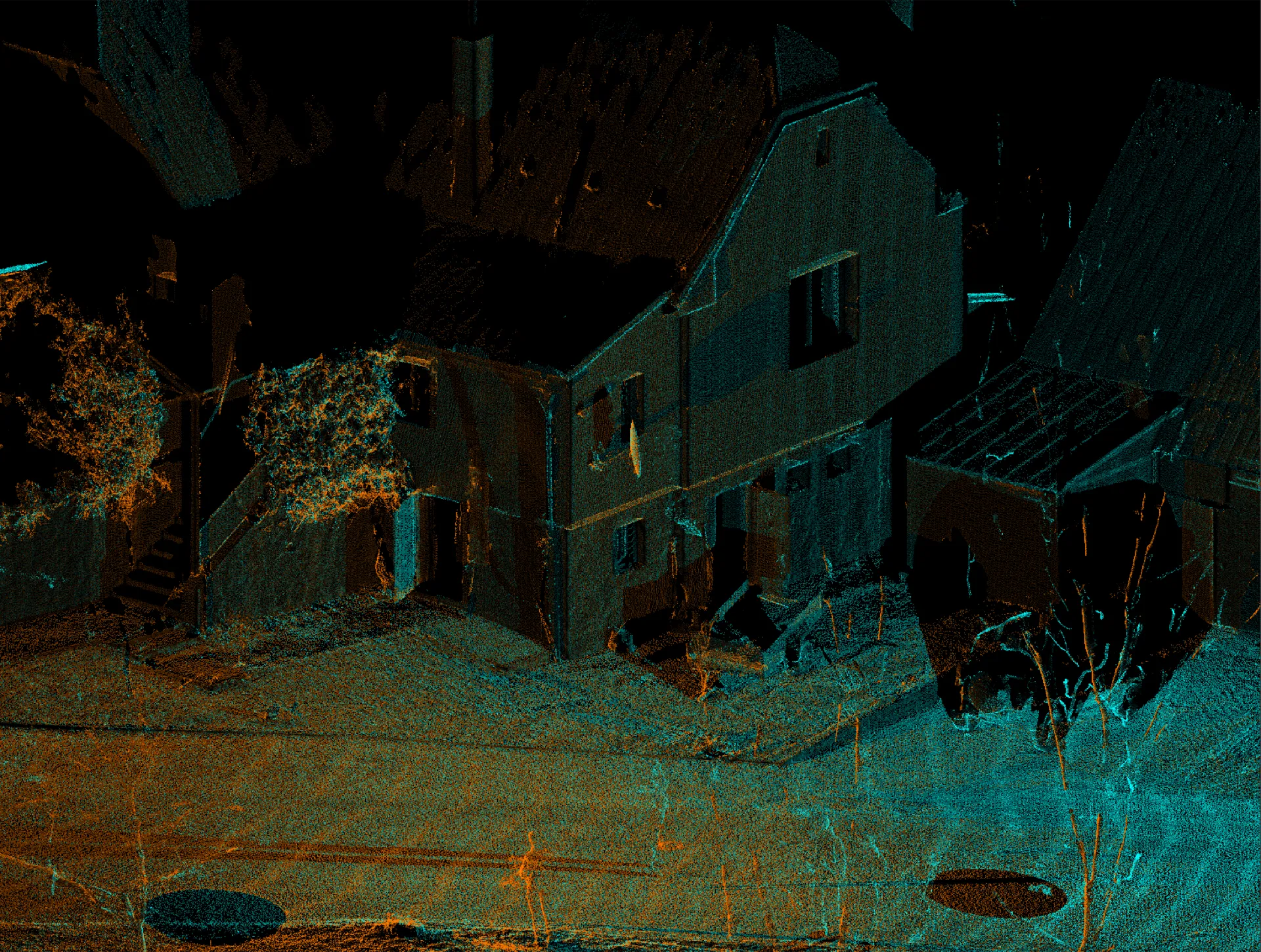

Kontrola dat
Kontrolujeme kvalitu napojení jednotlivých skenů. Ověřujeme, že se mračna bodů správně překrývají a celkový model je konzistentní. Chyba registrace nesmí překročit toleranci ±2 mm.

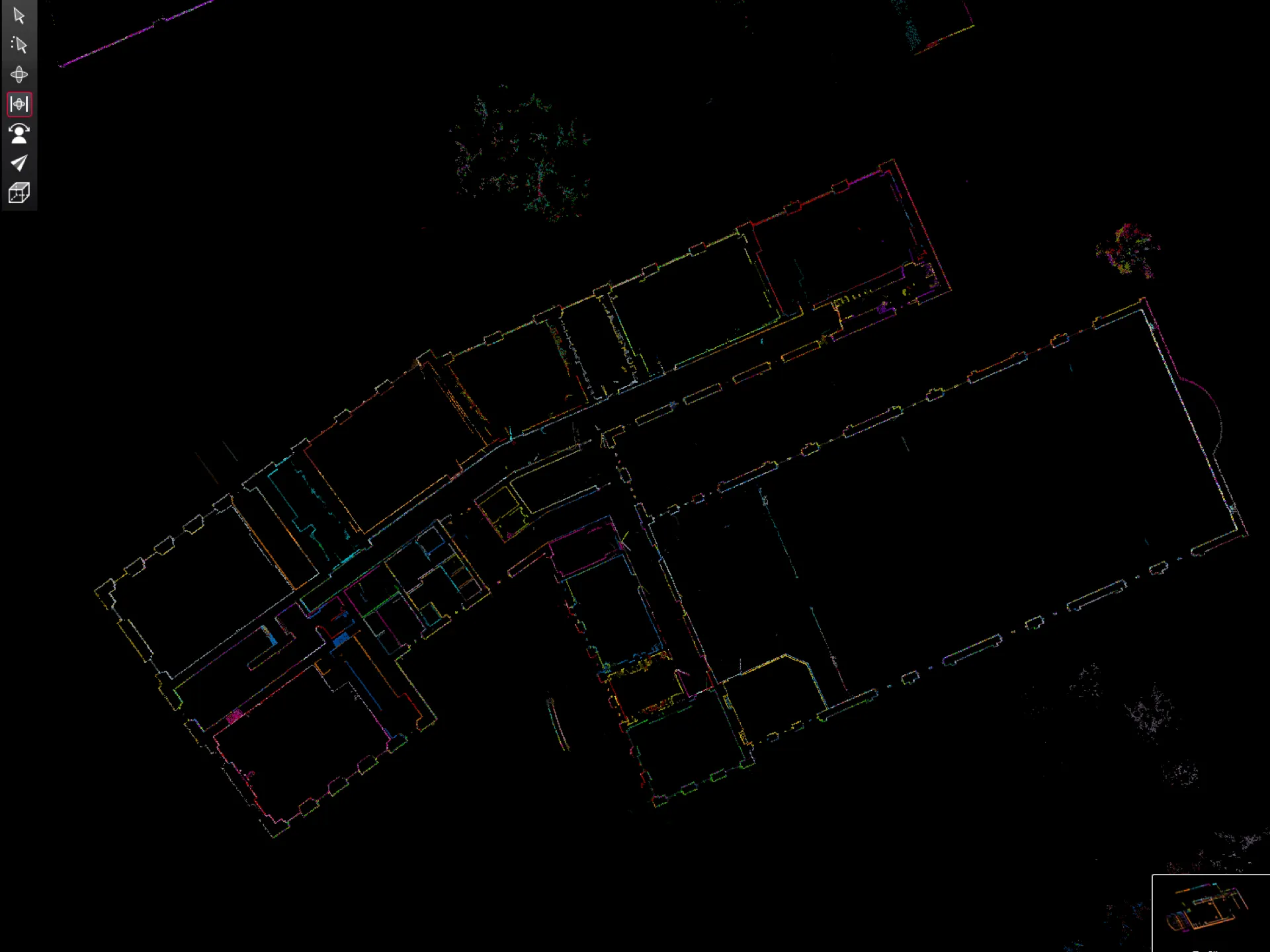

Výstupy pro CAD
Z kompletního mračna bodů vytváříme tenké řezy — horizontální (půdorysy) i vertikální (řezy). Výstupy exportujeme ve formátu RCP pro přímé použití v AutoCADu a dalších CAD programech.

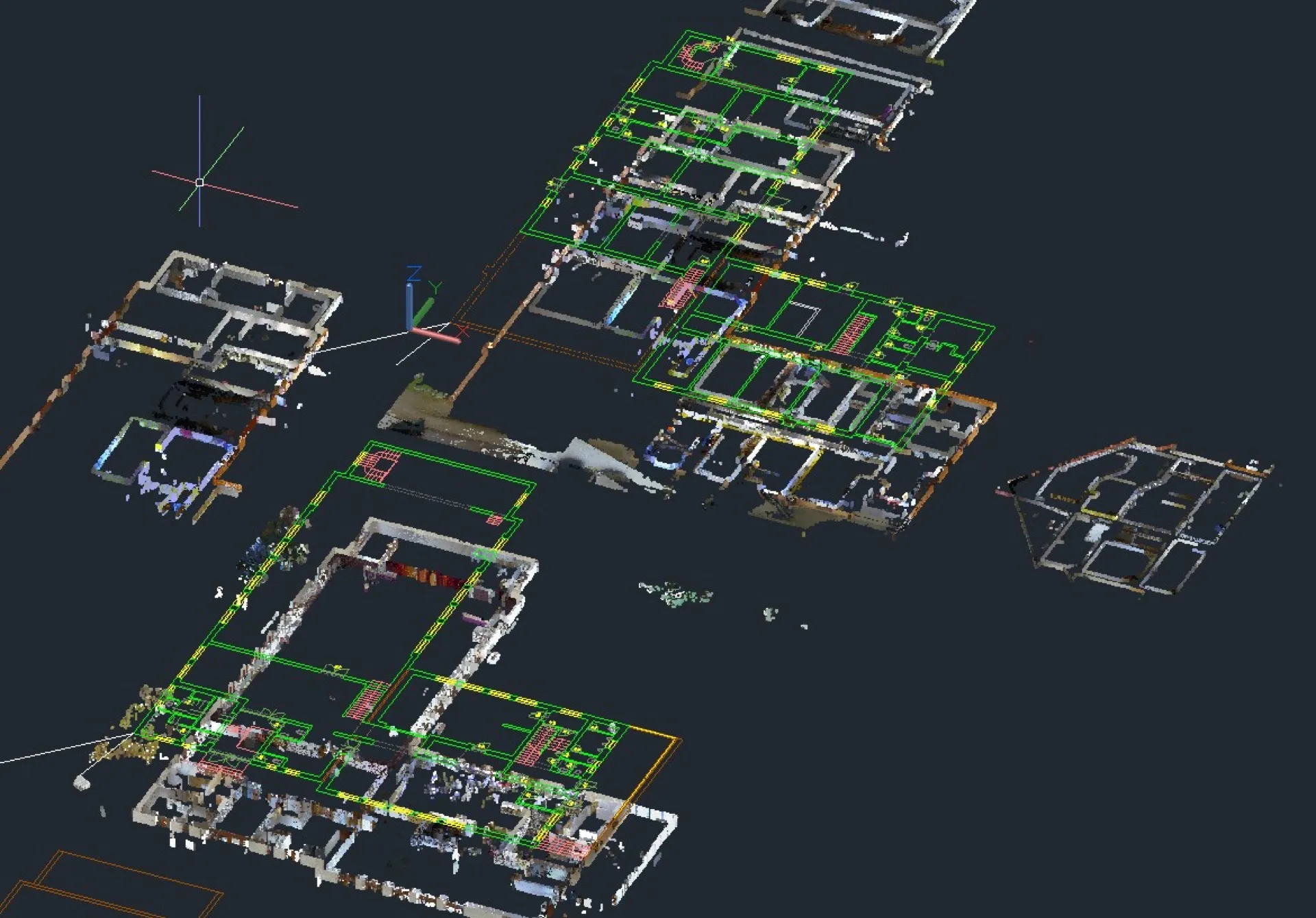

Kreslení v AutoCADu
Na podkladě mračna bodů kreslíme přesné 2D výkresy — půdorysy, řezy a pohledy. Mračno bodů slouží jako digitální „podkreslovací vrstva", díky které zachytíme i ty nejmenší detaily stávajícího stavu.
Výsledek
Výstupem je přesný digitální model objektu. Dodáváme kompletní výkresovou dokumentaci (DWG), mračno bodů ve formátu E57 a interaktivní prohlídku LGSX pro Leica TruView — webovou 3D prohlídku přístupnou z prohlížeče.
